2024一级建造师《机电实务》真题及答案解析
一、单项选择题，(每小题1分，共20分)
1、下列金属板材焊接时，不能采用钨极惰性气体保护焊的是______。
A．锌板
B．钢板
C．镍板
D．钛板
2、下列金属腐蚀现象中，不属于局部腐蚀的是______。
A．均匀腐蚀
B．缝隙腐蚀
C．电偶腐蚀
D．晶间腐蚀
3、关于在电力杆塔周围取土的说法，正确的是______。
A．110KV杆塔的4m外可以取土
B．220KV杆塔的5m外可以取士
C．330KV杆塔的6m外可以取士
D．500KV杆塔的7m外可以取土
4、下列合金中，不属于有色合金的是______。
A．铝合金
B．钛合金
C．镍合金
D．铬合金
5、下列发电系统中，不包含汽轮机设备的是______。
A．火力发电系统
B．风力发电系统
C．核能发电系统
D．光热发电系统
6、在每道工序完成后，检查工程实际位置及标高是否符合设计的测量是______。
A．放线测量
B．竣工测量
C．过程测量
D．定位测量
7、与吊索钢丝绳安全系数有关的是______。
A．吊索公称直径
B．吊索捆绑方式
C．吊索受力角度
D．吊索强度等级
8、关于中水管道安装的说法，正确的是______。
A．中水给水管道可以装设取水水嘴
B．中水管道外壁应涂浅绿色的标志
C．中水管道不可与排水管平行埋设
D．中水管道应暗装于墙体和楼板内
9、变压器充干燥气体运输时，油箱内的气体压力应保持在______。
A．1KPa～10kPa
B．10kpa～30ka
C．30kpa～50kpa
D．50KB～80KPa
10、关于自动化仪表调试的做法，正确的是______。
A．仪表试验时电源电压保持稳定
B．回路试验可在系统投用后进行
C．试验用仪表基本误差的绝对值大于被测仪表
D．单台仪表的校准点在仪表全量程内随机选取
11、下列地脚螺栓中，属于长地脚螺栓的是______。
A．弯钩螺栓
B．U形螺栓
C．对拧螺栓
D．爪式螺栓
12、适用于闭式循环冲洗技术的管道系统是______。
A．工厂供热系统
B．建筑排水系统
C．生活给水系统
D．VRV空调系统
13、衡量计量器具质量和水平的主要指标种，不包括______。
A．溯源性
B．超然性
C．鉴别率
D．稳定性
14、关于电梯安装、改造、修理的说法，正确的是______。
A．电梯安装只能由取得相应安装许可资质的单位实施
B．电梯安装单位必须对所安装的电梯安全性能负责
C．电梯安装单位需对所安装的电梯进行校验和调试
D．电梯的制造单位可以安装本单位生产的各类电梯
15、某工程包含6套给水监控系统，调试检测的数量最少是______。
A．2套
B．3套
C．5套
D．6套
16、关于自动扶梯整机验收时的绝缘电阻值的说法，错误的是______。
A．信号电路的绝缘电阻不得小于0.25MΩ
B．动力电路的绝缘电阻不得小于0.25MΩ
C．控制电路的绝缘电阻不得小于0.25MΩ
D．照明电路的绝缘电阻不得小于0.25MΩ
17、下列分项工程中，不属于气体灭火系统的是______。
A．动力气体容器的安装
B．预制灭火系统的安装
C．灭火剂储存装置安装
D．灭火剂输送管道安装
18、灯具到达施工现场的检查内容不包括______。
A．Ⅰ类灯具的金属外壳应有专用的接地端子
B．消防应急灯具应有消防产品合格证认证标志
C．水下灯具应有省级检测机构的检测报告
D．抽样检测灯具的绝缘电阻值不应小于2MΩ
19、空调水系统关机时，应首先关闭的设备是______。
A．冷却水泵
B．冷却水塔
C．冷冻水泵
D．制冷机组
20、金属反射绝热结构施工中，不可选用的金属材料是______。
A．低辐射铝箔
B．亚光不锈钢板
C．镀膜薄钢板
D．抛光镍合金板
二、多项选择题，(每小题2分，共20分)
21、圆柱形金属储罐制作时，为防止变形而采用的措施有______。
A．储罐排板时应尽量使焊缝集中
B．储罐排板时安排焊缝对称布置
C．采取对称焊方法减少焊接变形
D．边缘板对接接头间隙外大内小
E．用弧形板定位控制纵缝角变形
22、散件到货的汽轮机组安装程序中，联轴器安装后的工序有______。
A．轴承安装
B．盘车装置安装
C．隔板安装
D．调节系统安装
E．汽缸保温
23、制氧设备管道脱脂的检验方法有______。
A．滤纸擦拭法
B．紫光照射法
C．樟脑检测法
D．火焰检测法
E．溶剂分析法
24、关于洁净手术室净化空调系统的说法，正确的有______。
A．Ⅰ级洁净手术室应每间采用独立的净化空调系统
B．Ⅱ级洁净手术室应每间采用独立的净化空调系统
C．Ⅲ级洁净手术室由3间～5间合用一个净化系统
D．净化空调系统可为集中式或回风自循环处理方式
E．负压手术室的回风口入口处必须设置高效过滤器
25、关于高温环境下的钢结构采取保护措施的说法，正确的有______。
A．受到炽热熔化金属侵害时采用耐热固体做防护隔热
B．受到短时间火焰直接作用时采用耐热辐射屏蔽措施
C．高强度螺栓长期受热200℃以上时用隔热涂层防护
D．钢结构的承载力不能满足要求时采取水套隔热降温
E．钢结构温度超过150℃时应进行结构温度作用验算
26、关于竣工档案组卷的说法，正确的有______。
A．工程准备阶段的文件应按建设程序进行组卷
B．施工文件应按单位工程和分部分项工程组卷
C．竣工图纸应按分部分项工程分专业进行组卷
D．竣工验收文件应按单位工程分专业进行组卷
E．电子文件的多级文件夹可以简化成一个案卷
27、考核项目资金使用效果的主要指标有______。
A．资金周转率
B．资金产值率
C．资金成本率
D．资金利用率
E．资金储备率
28、施工机械的技术管理要求包括______。
A．严格上岗制度
B．延长正常使用期限
C．减少机械闲置
D．减少施工机械磨损
E．保持状态良好
29、工程结算价款支付申请应载明的内容包括______。
A．竣工结算合同价款总额
B．工程施工索赔金额
C．累计已支付的合同价款
D．预留的质量保证金
E．应支付的竣工结算金额
30、下列工作内容中，属于工程维护的有______。
A．建立运行制度
B．日常设备清理
C．更换易损部件
D．质量问题保修
E．编制回访计划
三、案例分析题，(前3题各20分，后2题各30分)
【背景资料】
某钢厂建设一个年产100万t的板材轧机工程项目，通过招标，具有冶金施工总承包一级资质的A公司中标，A公司近几年安装过多种类型的轧机设备，轧机工程施工业绩较好。
项目主要内容：土建基础施工，厂房钢结构安装，车间300t双梁桥式起重机安装，轧机设备安装、调试及试运行等。
A公司考虑项目施工进度和质量要求，在征得建设单位同意后，将土建基础施工分包给B公司，车间300t双梁桥式起重机安装分包给C公司。分包合同中明确分包单位的任务、责任及相应的权利等。A公司指派专人对分包公司进行施工管理，使土建基础施工和桥式起重机安装按合同要求完工。
轧机安装前，A公司对施工人员进行施工技术交底；轧机设备基础验收合格，确定中心标板和基准点位置，设立永久基准线和基准点；并在设备基础周边埋设沉降观测点。使用已验收合格的桥式起重机进行轧机设备吊装，轧机底座、机架安装后检查精度达到设计要求。机架安装后检查精度达到设计要求。
机架安装固定后，以轧机机列中心线、轧机底座标高为基准，进行轧辊装置、传动装置、工作辊等部件的安装与调整。在传动装置(见下图)安装后的检查中，测量复核传动电机的水平度；用百分表和专用工具测量联轴器的径向和轴向偏差；检查齿轮座时，发现齿轮啮合间隙不符合规范要求，经重新调整后，传动装置验收合格。
轧机设备安装后，A公司在组织、技术、物资三个方面进行试运行准备。单机试运行时，主传动电机、传动装置等部件分别空载试运行0.5h，轧机按额定转速的25%、50%、75%、100%分别试运行2h，且高、低速往返运行5次，设备轴承温度正常。单机试运行后，由建设单位组织实施联动试运行和负荷试运行。

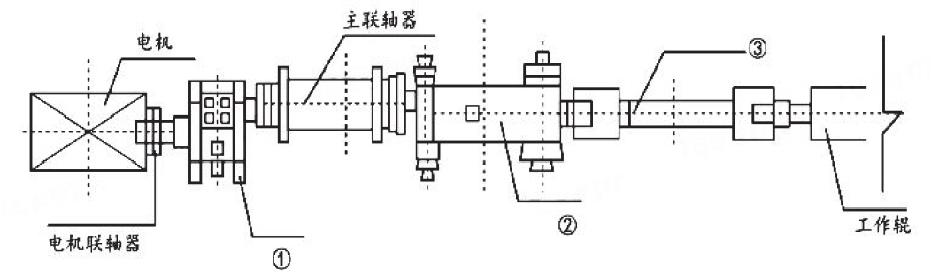

轧机传动示意图
问题：
31、A公司在近几年应承担过年产多少万t以上的轧钢工程施工总承包?轧辊在机座中的布置形式有哪几种?
32、A公司在项目分包时还应考虑哪些因素?签订分包合同时可采用哪个示范文本?
33、轧机机架安装精度调整是以哪个观测为依据?安装精度应达到哪个等级?机架地脚螺栓的紧固通常采用哪种方法?
34、电机水平度的测量复核应以哪个部位为测量面?联轴器转动测量时应记录几个位置的径向和轴向位移值?A公司对图中的①、②、③中哪个部件进行了重新调整?检查齿轮的啮合间隙可采用哪种方法?
35、轧机设备单机试运行是否合格?试运行前的技术准备工作有哪些内容?
【背景资料】
某机电安装公司总承包一大型商务办公楼的机电工程。承包范围：建筑给排水、建筑电气、空调通风、消防和电梯(12部曳引式电梯)等安装工程。
在编制项目施工管理规划时，安装公司要求项目部对文明施工管理做出总体布置，编制文明施工实施细则；加强施工总平面的布置和管理，合理布置和安放施工期间现场所需的设备、材料等，并明确设备、材料等物资的需用量。
曳引式电梯机房的设备布置如下图所示；安装驱动主机的承重梁采用钢板制作；承重梁制作安装完成，项目部自检合格后，即用混凝土浇筑固定。

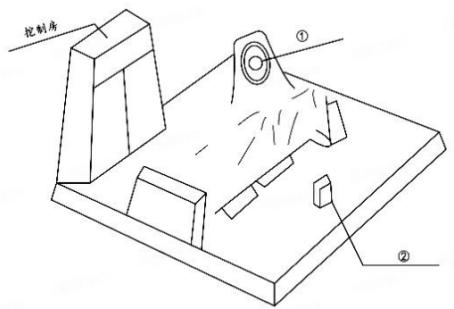

曳引式电梯机房设备布置示意图
商务楼机电工程为安装公司的年度重点工程，需参加建设单位组织的“绿色施工评价”。项目部按要求编制单位工程绿色施工评价资料，内容包括：反映绿色施工要求的图纸会审记录；施工组织设计的绿色施工章节和绿色施工要求；绿色施工技术交底和实施记录；单位工程绿色施工评价汇总表和总结报告；单位工程绿色施工相关方验收及确认表；反映绿色施工评价的照片和影像资料等。
问题：
36、施工总平面布置时需要确定哪些图纸?对施工现场所需要的设备、材料还需明确哪些内容?
37、图中的①、②分别表示什么部件?除机房外曳引式电梯还有哪些组成部分?
38、制作驱动主机承重梁的钢板厚度最小是多少?项目部在承重梁浇筑固定前还应完成哪项工作?
39、单位工程绿色施工评价应在什么时候提出申请?单位工程绿色施工评价资料中还需补充哪几个评价表?
【背景资料】
A公司承接某生物医药车间的机电工程项目，其中空调工程包含洁净度等级为N4的洁净室。开工前，组织了设计交底和图纸会审，将图纸中的质量隐患与问题消灭在施工之前。
A公司项目部编制净化空调系统施工方案(见下表)报监理单位审批，监理工程师指出风系统施工流程中存在顺序错误、风管制作存在错误项、调试内容有缺少项等问题并退回，经项目部修改后通过审核。
净化空调系统施工方案(部分)
洁净室安装完工后，项目部检测人员进行洁净度检测(见下图)，被监理工程师制止，检测人员按规定重新进行了检测，通过验收。

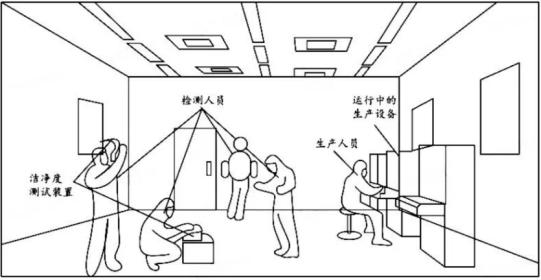

洁净度检测现场示意图
项目竣工验收后，A公司负责生物医药车间的低碳运维管理工作，建立提高能源资源利用效率，减少碳排放的运行管理目标，依托碳排放监测平台对车间碳排放进行采集和统计，其中净化空调系统的碳排放计算中包含了冷源及热源能耗。第一年运行后统计数据，该车间碳排放量达到了目标。
问题：
40、本项目设计交底应由哪个单位组织?设计交底分哪几种?哪些单位必须要正确贯彻设计意图?
41、表中的净化空调系统风管制作技术方案中存在几个错误项?写出错误项整改后的规范要求。
42、表中的风系统施工流程中存在哪几个顺序错误?新风过滤器安装后应空吹多少时间?
43、图中存在哪些不符合规定的情况?表中的调试内容还缺少哪些检测项目?
44、A公司运维管理人员应如何进行低碳运行管理?净化空调系统的碳排放计算还应包括哪些能耗?
【背景资料】
某天然气处理厂采用公开招标的方式选择施工承包商A、B、C、D、E五家公司通过资格预审，在电子招标投标交易平台进行投标。
A公司技术标书的施工组织设计纲要中，主要描述了项目施工组织机构及主要成员情况：施工进度计划及保证措施；职业健康、安全、环境保证措施；主要施工装备配备计划；主要设备及专项施工方案编制。C公司发送未经过加空的商务标书，被交易平台拒收。最终B公司中标。
内烷制冷塔长度71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B公司组织到货验收，检查了塔体分段处的圆度、坡口质量，筒体直线度和长度筒体上接管中心方位和标高，裙座底板上的地脚螺栓孔中心圆直径、相邻两孔弦长偏差均符合要求。塔体经组焊、压力试验后，项目部编制了整体吊装专项方案，审批后进行技术、安全交底；塔体按设计要求吊装到位(见下图)。在早上9点阳光斜照时，进行塔体垂直度调整：测点1与塔中心线的连线与测点2与塔中心线的连线成60°夹角。调整时风力5级，温度26℃，调整工作被监理工程师叫停；后选择正确的时间、天气条件进行测星调整，塔体安装验收合格。
塔设备找正示意图
问题：
45、A公司编制的施工组织设计纲要遗漏了哪些重要部分?C公司标书被拒收是否正确?
46、塔体现场验收还应检查哪些项目?地脚螺栓孔中心岛直径允许偏差是多少?
47、监理工程师叫停塔体垂直度调整是否正确?说明理由。
48、塔体就位调整后，还需要对塔体的哪些部位进行保冷施工?图中的A部位保护层应如何搭接?
【背景资料】
A安装公司承接一个山地风电安装项目，工程规模：9台5.6MW风力发电机组(五段塔筒，轮毂中心高度120m)安装。风力发电机组安装内容包括塔筒、机舱(单件吊装最大件)、叶轮及附属设备的安装及电气施工。
A公司根据风机机型、机位平台大小、地形地貌、场内交通条件等综合考虑，风机吊装选用800t带式起重机为主吊；采用标准风电臂工况，126m主臂，12m风电副臂，主副臂夹角15°，转台配重265t，中央配重95t，250t级吊钩。在履带下方铺设2.2m×6.0m路基箱。辅吊采用300t、100t全地面起重机各1台。

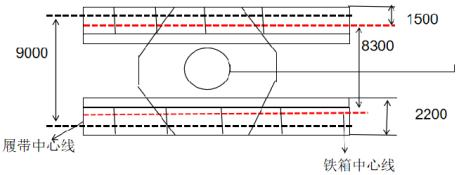

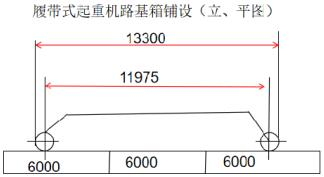

A公司对土建施工单位移交的吊装平台验收合格后，进行履带起重机的安装。路基箱铺设(见下图)，被现场巡视的监理工程师叫停，要求整改。机组吊装采用塔筒分段吊装，机舱整体吊装，轮毂、叶片地面组合后整体吊装的施工工艺，并计算了塔筒、机舱、轮毂、叶片吊装时的主吊各项参数。
施工用电为2台50kw柴油发电机组，采用三相五线TN-S接零保护系统供电，并设置了断路器进行短路及过载保护，经验收后投入运行。吊装时的主吊和辅吊均进行电气接地保护。
问题：
49、图中的路基箱铺设存在哪些问题?单侧履带下方至少应铺设多少块路基箱?
50、风电机组中的机舱吊装前应计算哪些主要参数?
51、柴油发电机组临时供电系统中还应设置哪些保护?其电源中性点的接地体宜采用哪种金属型材?
52、吊装时的起重机械为什么需要进行电气接地保护?其接地有哪些要求?
注：篇幅有限，答案及解析请下载试卷后查看。
